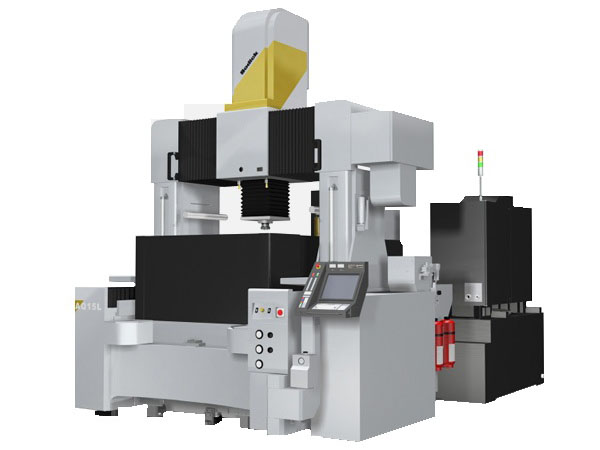

沙迪克火花機AQ15L
XYZ3軸搭載本社制直線電機
由加速度1.2G（G：重力加速度）達到的高速、高加速SERVO JUMP實現了無噴流、高精度復制加工。
免維護
直線電機的滑動部位采用了本社開發生產的質量輕、熱變位小的陶瓷材質。同時，由于無需使用滾珠絲杠，避免了傳送機構部件產生扭曲或磨損，保證了長期穩定的高精度。
采用不受工件重量影響的高剛性門型構造
在加工點軸線上配置Z軸，采用無過懸的機械構造，從而避免了對全軸的直線電機推力造成損害，實現了高響應高精度的加工。
“前后、左右”完全對稱的構造有效地抑制了環境變化的影響
由于機床的前后、左右采用完全對稱的結構，有效地抑制了環境溫度對機床形狀造成的影響，實現了穩定的高精度加工。
Y軸輔助行程支持了機床作業性的提高以及ATC裝置的運作效率
通過搭載活用了輔助行程的ATC（電極自動交換）裝置，對應了連續加工，機床的作業率得到了大幅度提高。
技術參數
| Sodick火花機AQ15L規格 | |
| X、Y、Z行程 | 900mm*1500(+500)mm*600mm |
| 最大電極重量 | 100kg |
| 最大工件重量 | 10000kg |
| 機床主體尺寸 | 3050mm*5180mm*4220mm |
應用領域
